JSK-AI穿孔式交流电流变送器(22mm孔径)
JSK-AI穿孔式交流电流变送器(22mm孔径)

JSK-AI穿孔式交流电流变送器(22mm孔径)

产品详情
  • 简介
  • 技术参数
  • 尺寸
  • 选型表

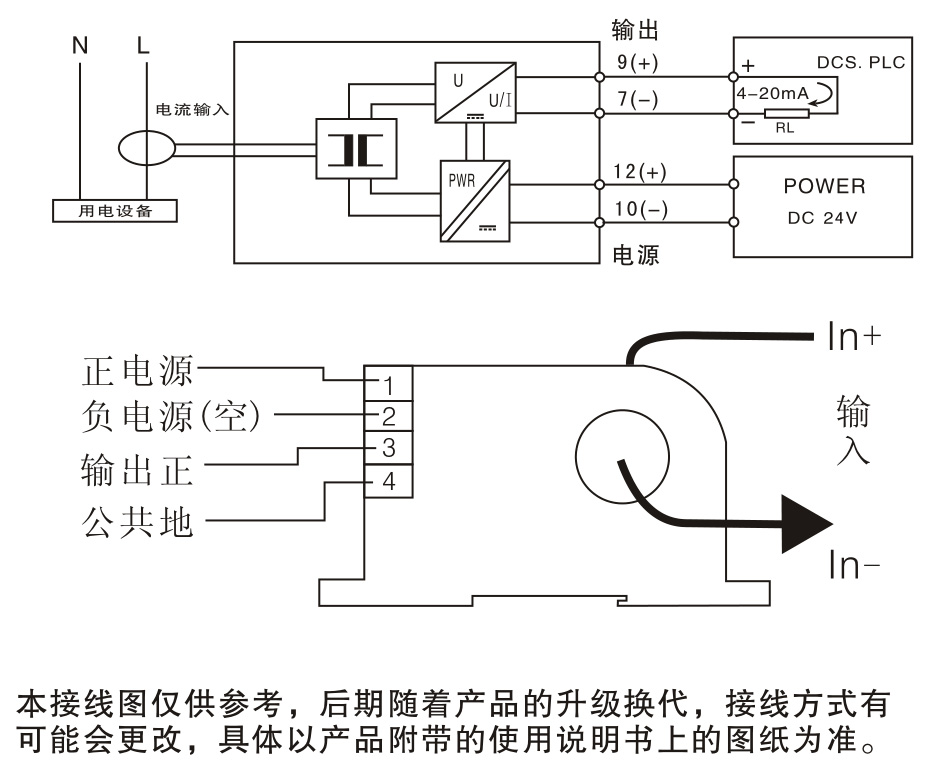

  • 示意图

型号:JSK-AI

输入信号类型:0-50A,0-100A等

输出信号类型:4-20mA,0-20mA等

供电:DC24V,±10%或AC85-265V

基本精度:≤0.5%F.S.

安装方式:35mmDIN导轨安装


输入端

输入电流范围:AC 1-500A

频率范围:40Hz-60Hz

输出端

输出信号:4-20mA;0-20mA;0-5V;0-10V

输出负载电阻:RL≤500Ω(输出为电流信号时);RL≥10KΩ(输出为电压信号时)

基本参数

电源:DC24V,±10%或AC85-265V

额定功率:≤1W(一进一出,DC24V供电,20mA输出时)

基本精度:≤0.5% F.S.

温度漂移:0.02%F.S./度 (-20度 ~ +55度)

响应时间:≤400mS(0- 90%)(TYP)

绝缘强度:2000V AC/1min(输入、输出、电源之间)

绝缘电阻:≥100MΩ(输入、输出、电源之间)

工作温度范围: -20~+55度

电磁兼容性:符合GB/T 1 8268.1(IEC61326-1)

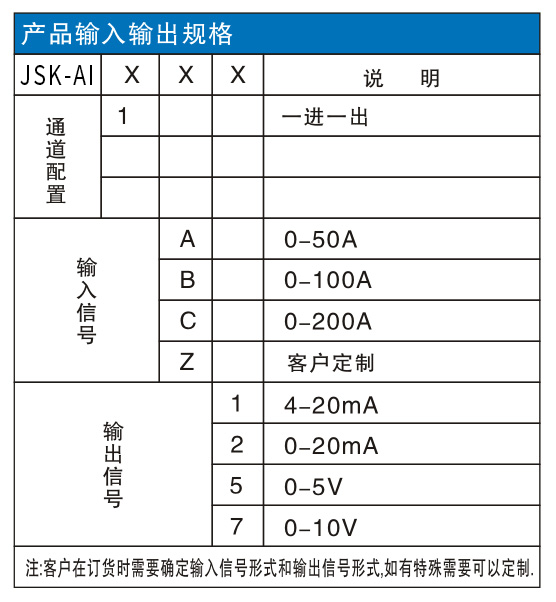

JSK-AI

例:JSK-AI,一进一出,输入0-100A,输出为4 -20mA.
