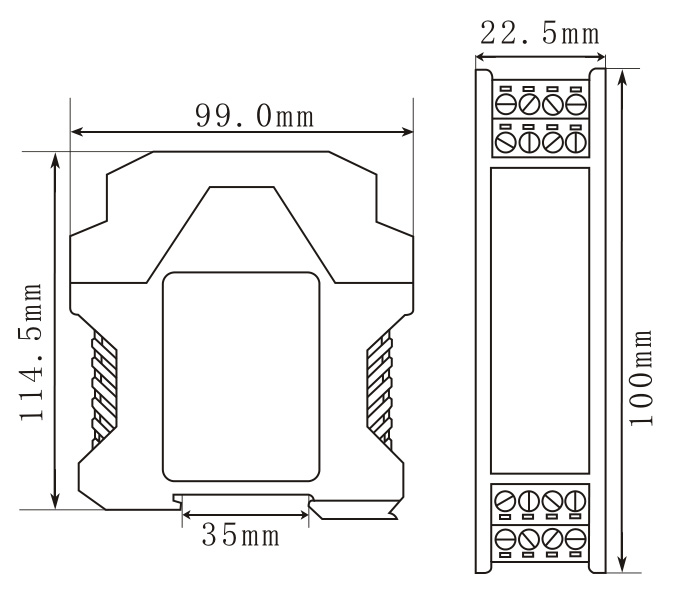

- 尺寸

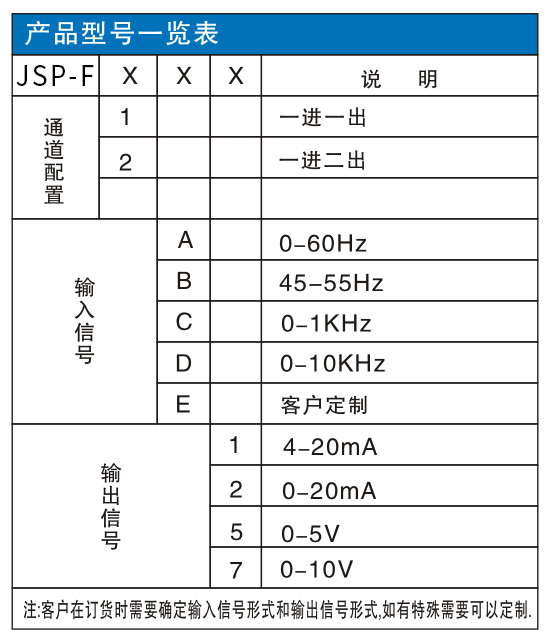

- 选型表

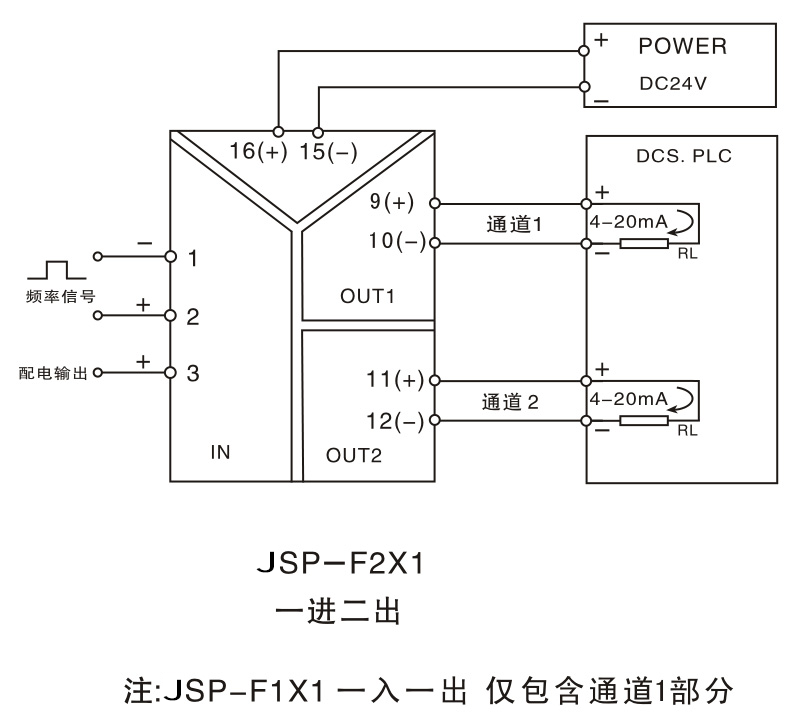

- 示意图

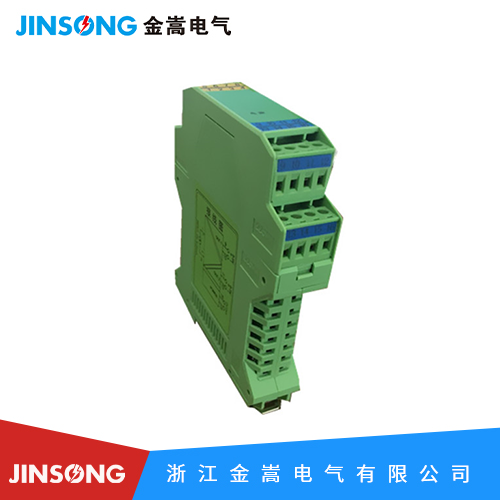

JSP-F系列频率信号隔离器
型号：JSP-F1XX
输入信号类型：45-55Hz,0-60Hz等
输出信号类型：4-20mA,0-20mA等
供电：DC24V,±10%
基本精度：0.1%F.S.
安装方式：35mmDIN导轨安装
输入端
信号类型:脉冲方波或正弦波
频率范围: 0.1Hz-100KHz(低于0.1Hz的信号当作0Hz切除)
脉冲宽度:≥10us
电平: VL≤1V;4V≤VH≤12V(可定制)
配电电压:24V±2V或12V±1V
配电功率:小于0.8W
输出端
输出信号:4-20mA;0-20mA;0-5V;0-10V
输出负载电阻:RL≤500Ω(输出为电流信号时);RL≥10KΩ(输出为电压信号时)
基本参数
电源:DC24V, ±10%
消耗电流:≤50mA(一进一出,24V供电,20mA输出时);≤70mA(一进一出,24V供电,20mA输出时)
基本精度:0.1%F.S.
温度漂移:0.005%F.S./度 (-20度~+55度)
响应时间:≤0.5S(0-90%)(TYP)
绝缘强度:1500V AC/1min(输入、输出、电源之间)
绝缘电阻:≥100MΩ(输入、输出、电源之间)
工作温度范围:-20~ +55度
电磁兼容性:符合GB/T 18268(1EC61326-1)
适用现场设备:频率信号源
