JS-9020系列电位计信号隔离变送器
JS-9020系列电位计信号隔离变送器

JS-9020系列电位计信号隔离变送器

产品详情
  • 简介
  • 技术参数

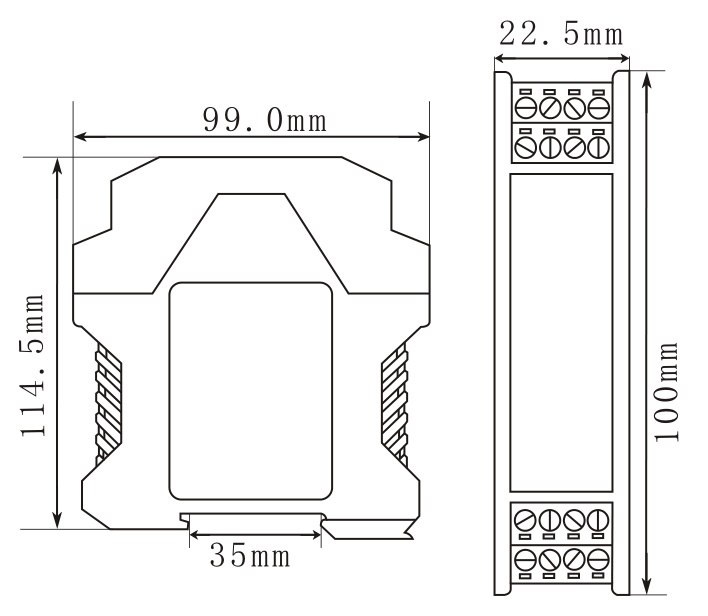

  • 尺寸

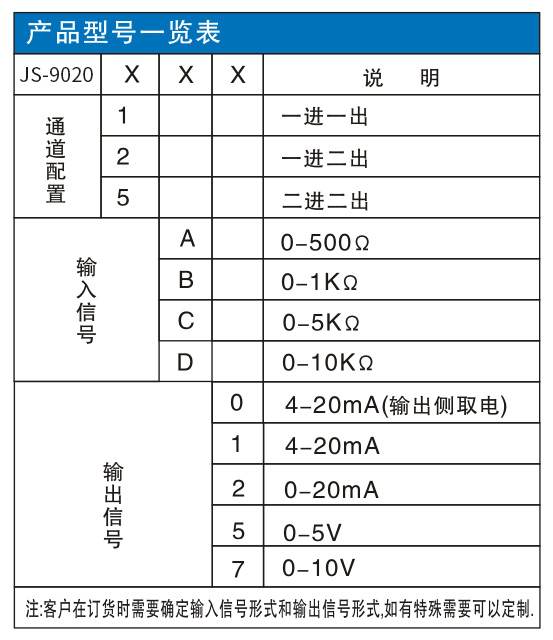

  • 选型表

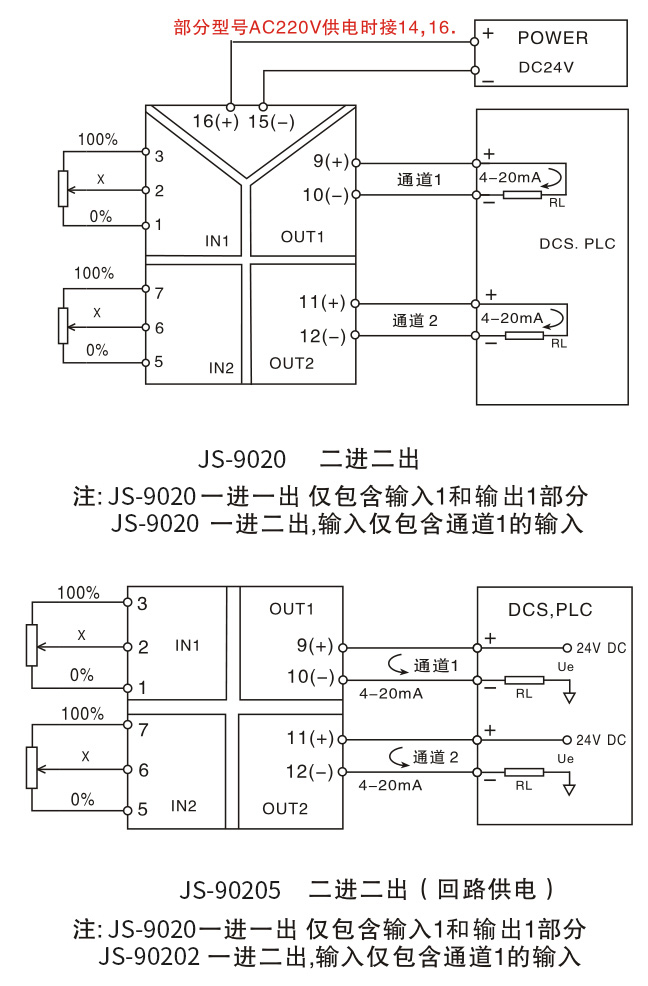

  • 示意图

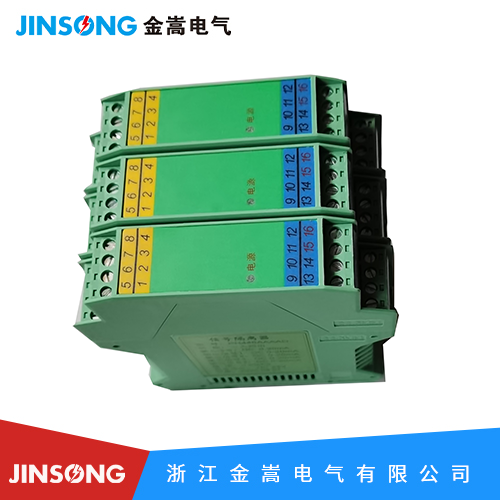

JS-9020系列电位计信号隔离变送器

型号:JS-9020

输入信号类型:0-500mΩ,0-1KΩ等

输出信号类型:4-20mA,0-20mA等

供电:DC24V,±10%或AC85-265V

基本精度:0.1%F.S.

安装方式:35mmDIN导轨安装


输入端
输入信号:电位器信号,输入总阻值:500Ω-10KΩ

激励电压:2.5V或5V
输出端
输出信号:4-20mA;0-20mA;0- 5V;0- 10V

输出负载电阻:RL≤500Ω(输出为电流信号时);RL≥10KΩ(输出为电压信号时)
基本参数
电源:DC24V,±10%或AC85-265V
消耗电流:≤30mA(一进一出,24V供电,20mA输出时);≤50mA(一进二出,24V供电,20mA输出时);≤60mA(二进二出,24V供电,20mA输出时)

基本精度:0.1 %F.S.
温度漂移:0.005%F.S./C (-20度 ~ +55度)

响应时间:≤10mS(0-90%)(TYP)
绝缘强度:1500V AC/1min(输入、输出、电源之间)

绝缘电阻:≥100MΩ(输入、输出、电源之间)

工作温度范围:-20~+55度

电磁兼容性:符合GB/T 18268(IEC61326-1)

适用现场设备:电位器
