JS-IP系列电流电压输入配电信号隔离器
JS-IP系列电流电压输入配电信号隔离器

JS-IP系列电流电压输入配电信号隔离器

产品详情
  • 简介
  • 技术参数

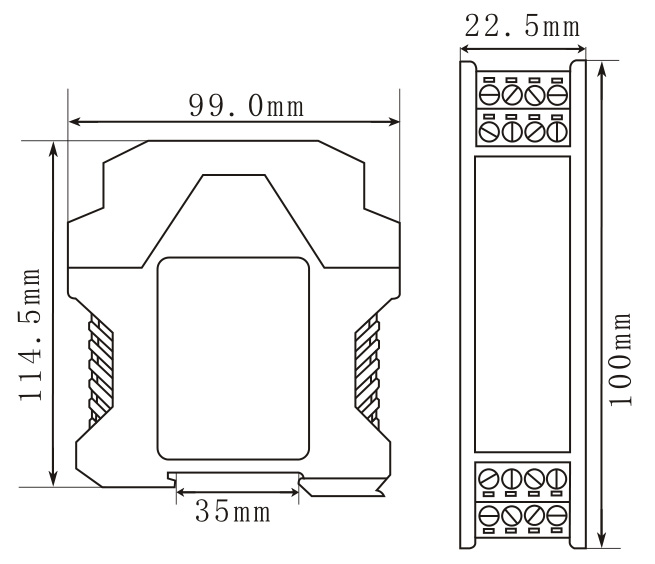

  • 尺寸

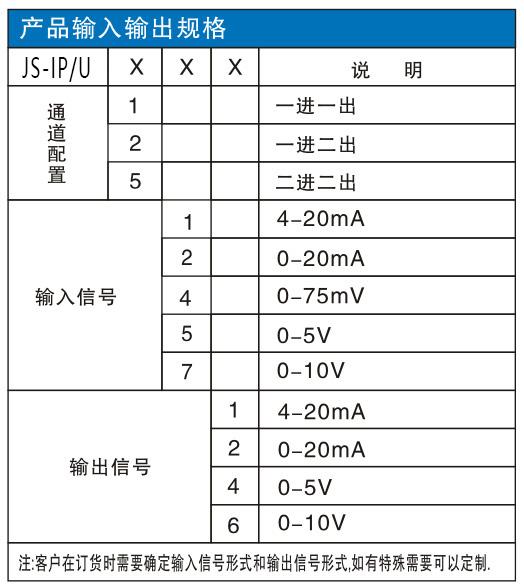

  • 选型表

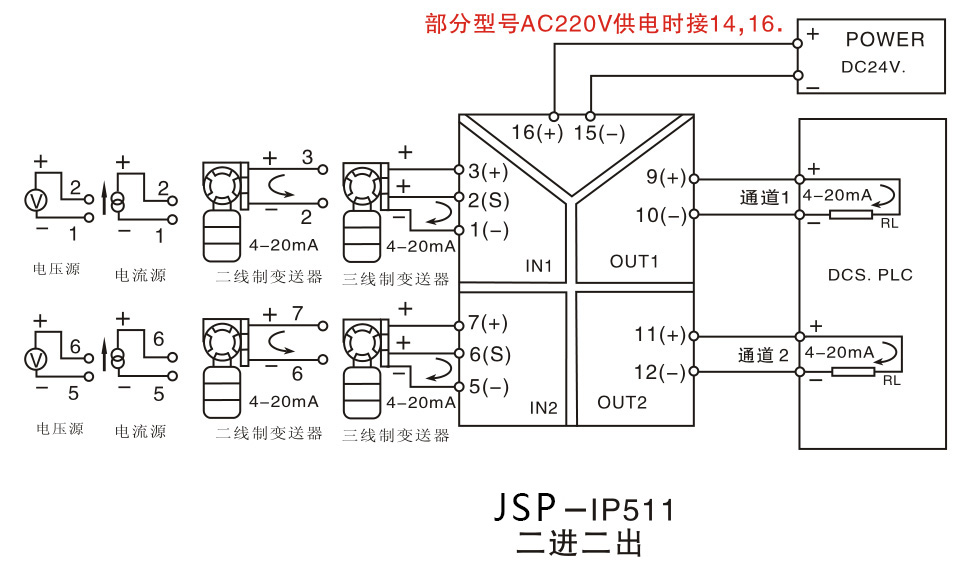

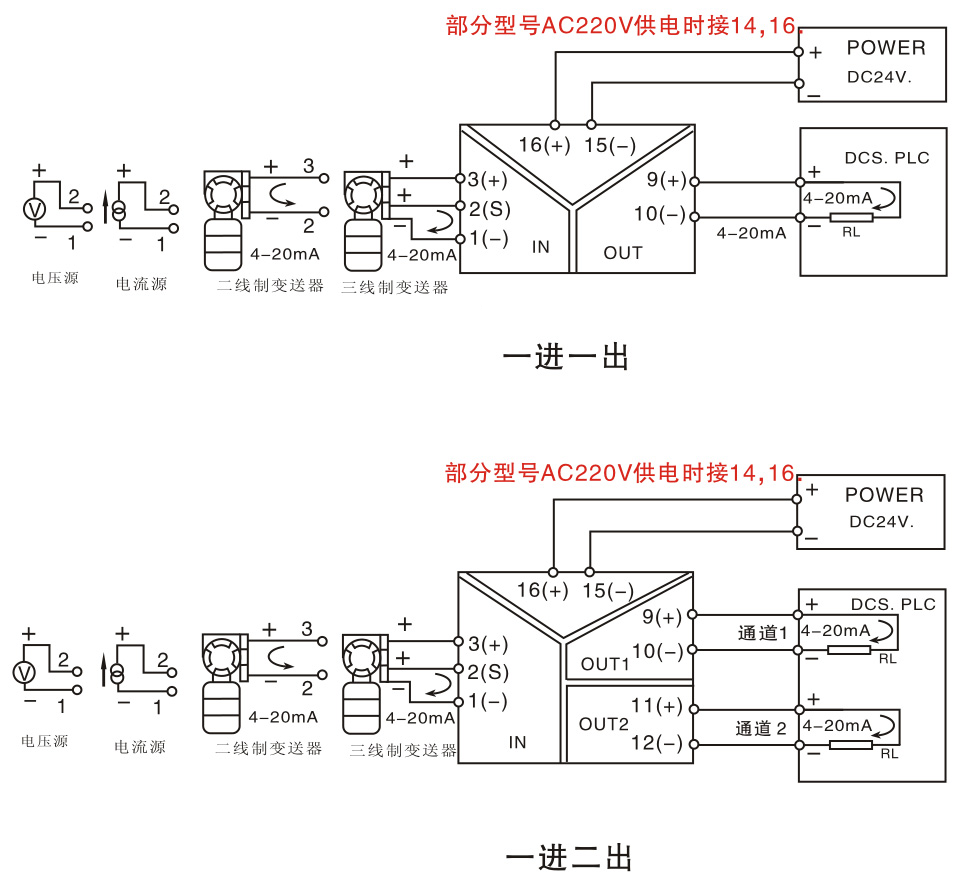

  • 示意图

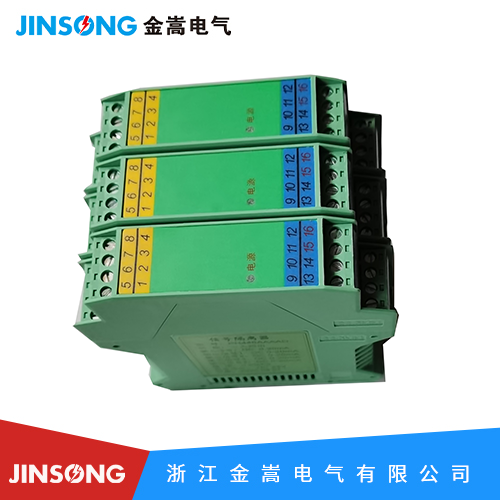

JS-IP系列电流电压输入配电信号隔离器

型号:JS-IP

输入信号类型:4-20mA,0-20mA等

输出信号类型:4-20mA,0-20mA等

供电:DC24V,±10%或AC85-265V

基本精度:0.1%F.S.

安装方式:35mmDIN导轨安装


输入端

输入信号:4-20mA;0-20mA;0-75mV,0 -5V;0- 10V等

配电电压:24V,(最大驱动电流30mA)

输入阻抗:电流输入:≤50Ω;电压输入:≥300KΩ

输出端

输出信号:4- 20mA;0-20mA;0-5V;0-10V

输出负载电阻:RL≤500Ω(输出为电流信号时);RL≥10KΩ(输出为电压信号时)

基本参数

电源:DC24V, 土10%或AC85-265V

消耗电流:≤50mA(一进一出,24V供电,配电输入,20mA输出时);≤70mA(一进二出,24V供电,配电输入,20mA输出时);≤100mA(二进二出,24V供电,配电输入,20mA输出时)

基本精度:0.1 %F.S.

温度漂移:0.005%F.S./度 (-20度 ~ +55度)

响应时间:≤10mS(0-90%)(TYP)

绝缘强度:1500V AC/1min(输入、输出、电源之间)

绝缘电阻:≥100MΩ(输入、输出、电源之间)

工作温度范围:-20~+55度

电磁兼容性:符合GB/T 18268(IEC61326-1)

适用现场设备:二线制,三线制变送器;电流源,电压源。
